Nell’industria cartaria, i rulli sono componenti essenziali per la continuità produttiva e la qualità del prodotto finale. Sebbene possano apparire elementi relativamente semplici, operano in condizioni gravose, caratterizzate da carichi elevati, cicli continui, velocità sostenute, vibrazioni, umidità, usura e sollecitazioni dinamiche ripetute.
Per questo motivo, la manutenzione dei rulli non può essere considerata esclusivamente un’attività correttiva. La vera differenza risiede nella capacità di individuare preventivamente segnali di fatica, cricche, difetti superficiali o altre anomalie che, se non rilevate, possono evolvere fino alla rottura del componente.
LBZ Lavorazioni Meccaniche opera da oltre trent’anni nel settore delle macchine e dei componenti per l’industria cartaria, occupandosi della costruzione, revisione, ricondizionamento e lavorazione di rulli e gruppi meccanici. L’esperienza maturata sul campo ha evidenziato l’importanza di affiancare alle lavorazioni meccaniche controlli preventivi e non distruttivi, necessari per valutare lo stato effettivo del componente.
In molte cartiere, l’attenzione verso un rullo nasce ancora in seguito alla comparsa di un problema già evidente, come vibrazioni, rumorosità, usura anomala, difficoltà di regolazione o un peggioramento della qualità del prodotto. Quando questi segnali diventano percepibili, tuttavia, il componente può avere già sviluppato difetti rilevanti. La manutenzione preventiva punta invece a esaminare il rullo prima che l’anomalia si trasformi in un guasto.
Tra le verifiche maggiormente utilizzate rientrano il controllo magnetoscopico sui perni e il controllo con liquidi penetranti sui mantelli. Si tratta di prove non distruttive che permettono di individuare discontinuità, cricche o difetti superficiali senza compromettere l’integrità del componente. Sono strumenti particolarmente utili sugli organi soggetti a fatica, nei quali anche una piccola anomalia può rappresentare l’origine di un problema serio.

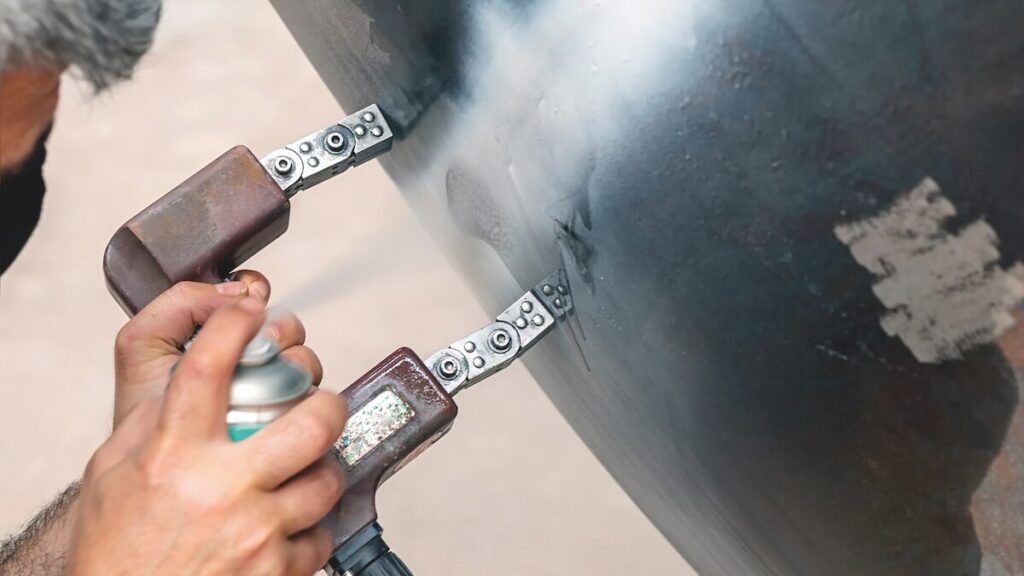

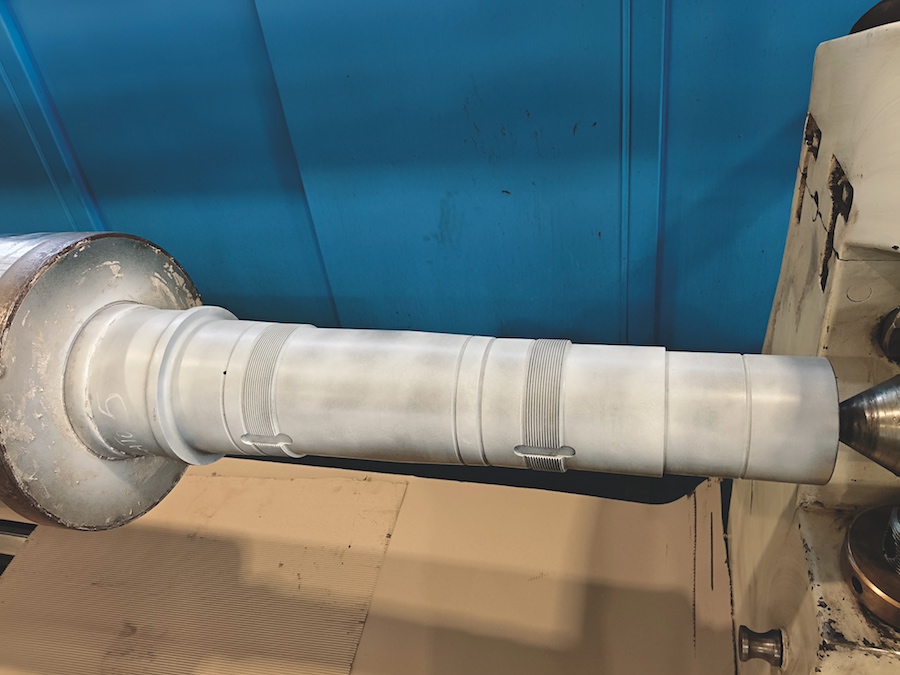

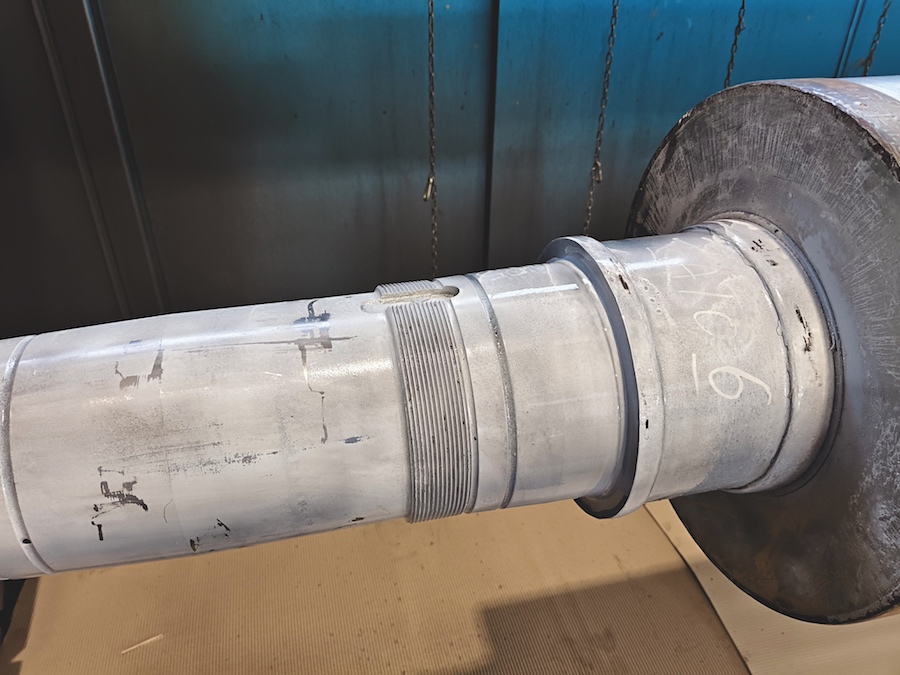

Il controllo magnetoscopico, indicato anche con la sigla MT, viene applicato a componenti ferromagnetici quali perni, estremità e zone di accoppiamento maggiormente sollecitate. Attraverso questa tecnica è possibile evidenziare cricche superficiali o sub-superficiali non rilevabili a occhio nudo. I perni sono elementi fondamentali per la sicurezza del rullo, poiché sopportano i carichi e operano in collegamento con cuscinetti, supporti e strutture della macchina.
I controlli con liquidi penetranti, identificati dalla sigla PT, risultano invece adatti alla verifica di mantelli, saldature, superfici lavorate, raccordi e zone potenzialmente interessate da difetti superficiali. La tecnica consente di evidenziare discontinuità aperte sulla superficie, fornendo indicazioni importanti prima di procedere con riparazioni, rettifiche, riporti, lavorazioni meccaniche o interventi di ricondizionamento.
Un aspetto fondamentale riguarda la qualifica del personale incaricato delle verifiche. Presso LBZ, i controlli non distruttivi vengono eseguiti da tecnici qualificati di Livello 2 secondo la norma UNI EN ISO 9712, sulla base di procedure definite e dei riferimenti normativi applicabili.
Per i controlli MT e PT possono essere richiamate, in funzione del componente e del metodo adottato, norme quali UNI EN ISO 9934, UNI EN ISO 3452 e, nel caso di specifici particolari forgiati, UNI EN 10228-1.
La preparazione delle superfici, l’estensione del controllo, la tracciabilità delle attrezzature e la definizione dei criteri di accettabilità sono elementi essenziali per ottenere una valutazione affidabile e documentabile.
Nell’attività quotidiana di revisione e manutenzione dei rulli, LBZ riscontra con crescente frequenza l’utilità di questi controlli, soprattutto quando il componente ha operato per molti anni oppure è stato sottoposto a condizioni particolarmente severe. Il controllo dimensionale e meccanico rimane fondamentale, ma non sempre è sufficiente. Un rullo può apparire geometricamente recuperabile e presentare, allo stesso tempo, cricche o difetti localizzati che devono essere valutati prima della rimessa in esercizio.
Particolare attenzione deve essere riservata ai rulli avvolgitori, spesso sottoposti a condizioni operative molto impegnative. Durante l’esercizio, questi componenti devono sostenere e movimentare bobine piene di carta, con carichi elevati e sollecitazioni concentrate. Possono inoltre essere sottoposti a urti, cicli ripetuti di carico e scarico, vibrazioni e tensioni meccaniche che, nel tempo, favoriscono fenomeni di fatica.
Quando un rullo avvolgitore opera con una bobina piena, le sollecitazioni sui perni, sulle sedi, sulle testate e sul mantello possono diventare particolarmente significative. Individuare una cricca nella fase iniziale consente di programmare un intervento, valutare una possibile riparazione oppure decidere la sostituzione del componente prima che si verifichi una rottura improvvisa.
Il tema non riguarda soltanto la continuità produttiva, ma anche la sicurezza. La rottura di un rullo o di un perno può provocare danni rilevanti all’impianto, fermi macchina prolungati e situazioni di potenziale pericolo per gli operatori. Prevenire il cedimento di un componente critico significa quindi proteggere le persone, le macchine e la produzione.
I controlli non distruttivi devono essere inseriti in un percorso più ampio di valutazione tecnica. Dopo lo smontaggio del rullo, è possibile procedere con verifiche dimensionali, controllo delle sedi dei cuscinetti, analisi delle superfici, controllo della rettilineità, valutazione dello stato del rivestimento, verifica dei perni e, quando necessario, equilibratura dinamica. Ogni dato raccolto contribuisce a definire la soluzione tecnica più appropriata.
Al termine delle verifiche, il componente può essere giudicato idoneo al riutilizzo, può richiedere una riparazione localizzata o un ricondizionamento completo oppure, nei casi più critici, deve essere sostituito. Gli interventi successivi possono comprendere tornitura, rettifica, ripristino delle sedi, ricostruzione o sostituzione delle testate, riparazione dei mantelli, applicazione di nuovi rivestimenti, equilibratura dinamica e collaudo finale.
Questo approccio permette di programmare con maggiore efficacia le fermate. Intervenire preventivamente consente alla cartiera di organizzare le attività durante le manutenzioni programmate, riducendo il rischio di arresti improvvisi e di costi non pianificati.
La manutenzione preventiva dei rulli rientra inoltre in una logica di sostenibilità industriale. Recuperare e ricondizionare componenti ancora validi, quando tecnicamente possibile, permette di ridurre gli sprechi e valorizzare le risorse già presenti nell’impianto. Quando il controllo evidenzia invece una condizione non più sicura, la sostituzione diventa una scelta responsabile e necessaria.
Per LBZ, il controllo del componente non rappresenta una fase accessoria, ma il punto di partenza per individuare consapevolmente il percorso tecnico più corretto. In un settore nel quale affidabilità, sicurezza e continuità produttiva sono determinanti, la magnetoscopia sui perni e i liquidi penetranti sui mantelli costituiscono strumenti concreti per conoscere lo stato reale del componente, prevenire le rotture e programmare interventi mirati.
La manutenzione moderna si fonda sulla capacità di osservare, misurare, controllare e decidere prima che il problema diventi critico. In questo percorso, l’esperienza tecnica maturata da LBZ nel settore cartario conferma un principio fondamentale: un rullo controllato in tempo può evitare un fermo macchina, proteggere l’impianto e contribuire alla sicurezza delle persone.
